时序图语法速查:SequenceDiagram 从入门到实战

Install Sequence Diagram

npm install -g sequence-diagram

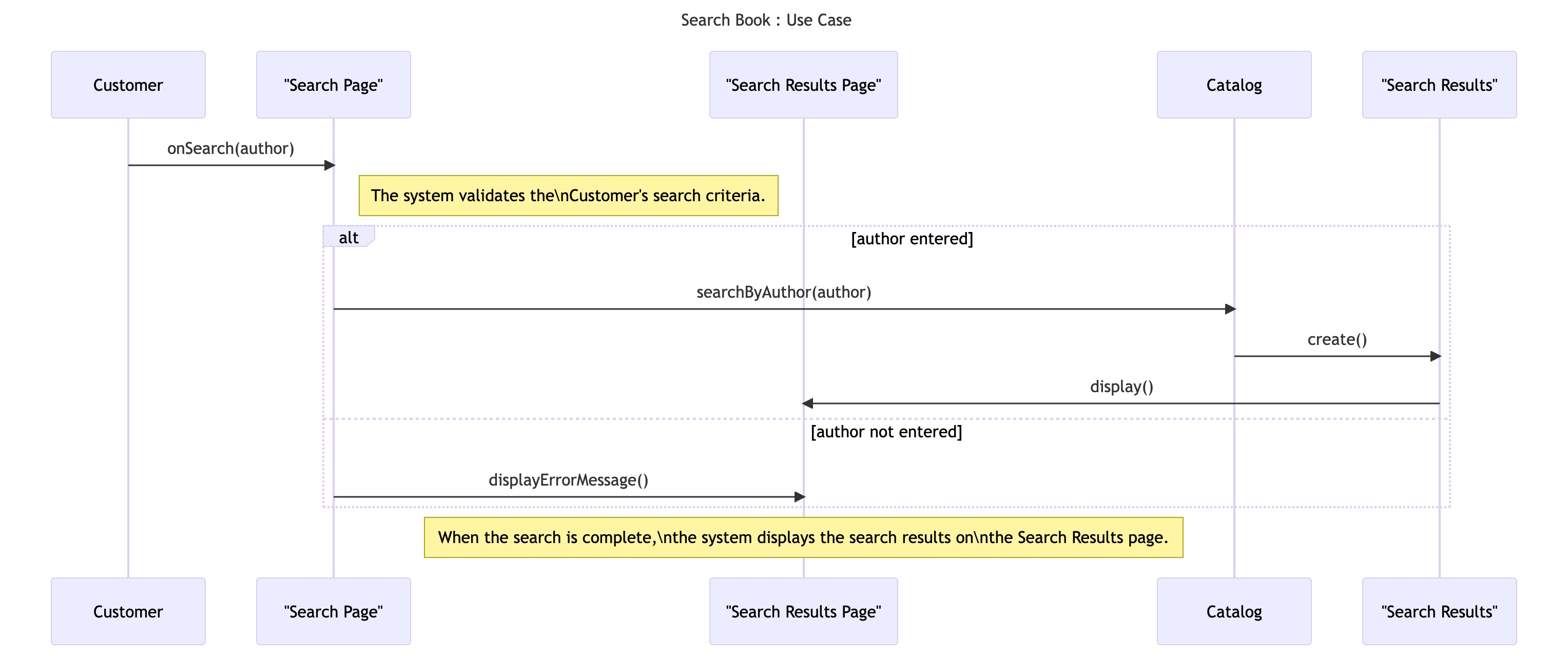

DemoFirst


sequenceDiagram
title Search Book : Use Case

participant Customer
participant SearchPage as "Search Page"
participant SearchResultsPage as "Search Results Page"
participant Catalog
participant SearchResults as "Search Results"

Customer->>SearchPage: onSearch(author)
Note right of SearchPage: The system validates thenCustomer's search criteria.

alt author entered
    SearchPage->>Catalog: searchByAuthor(author)
    Catalog->>SearchResults: create()
    SearchResults->>SearchResultsPage: display()
else author not entered
    SearchPage->>SearchResultsPage: displayErrorMessage()
end

Note over SearchResultsPage: When the search is complete,nthe system displays the search results onnthe Search Results page.

Annotate

对象1->对象2: 操作1: 这是一个注释
对象2-->对象1: 操作2: 另一个注释

Message Styles

标记 描述
-> 无箭头实线
–> 无箭头虚线
->> 有箭头的实线
–>> 有箭头的虚线
-x 终点为 x 的实线
–x 终点为 x 的虚线

Warp/NewLine

sequenceDiagram
a->>b:visit sitenit8090.cn

Use Actor

actor 用户 as 用户
对象1->用户: 请求登录
用户->对象2: 提供凭据
对象2-->用户: 认证结果

SetColor

对象1->对象2: 操作1 #FF5733
对象2-->对象1: 操作2 #3498DB
